在使用CAD對角度進行標注的時候,我們會發現如果角度比較小,角度標注的數字可能會放不下。在這個時候,我們需要把標注放在角度的外邊位置,那該如何操作呢?

快跟著小編一起來看看吧

1、首先,大家先打開中望CAD軟件

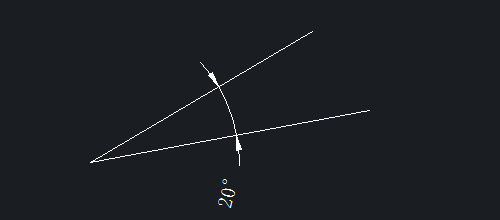

2、點擊界面上方菜單欄中“標注”-“角度”按鈕,選擇角度的兩條邊進行標注操作,執行結果如下圖所示

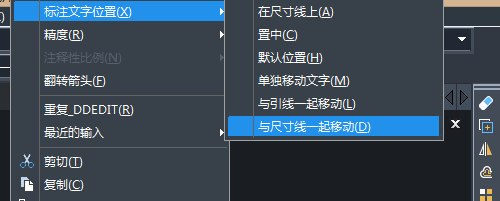

3、選中這個標注,點擊鼠標的右鍵,再點擊“標注文字位置”-“與尺寸線一起移動”按鈕

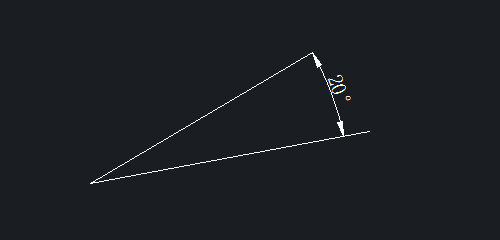

4、直接拖動標注,就能把CAD軟件的標注數值放在外邊了,執行結果如下圖所示

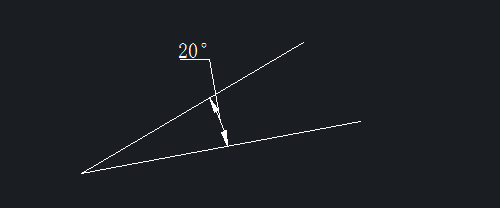

5、或者可以直接點擊“標注文字位置”-“單獨移動文字”按鈕,直接拖動文字
