CAD繪制一個酒架的步驟方法
在使用CAD時想要設計一款酒架,我們應該如何設計呢?今天給大家分享一下CAD繪制酒架的操作方法,具體如下:
1、首先打開CAD軟件,在CAD上畫一個框(快捷鍵REC),然后在屏幕上隨意點一個點。再點擊鍵盤“D”,填寫尺寸,例如1000*500。

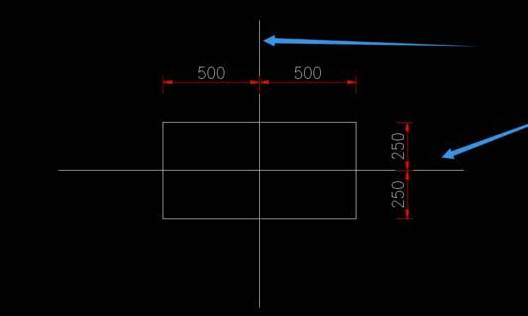

2、接著從框中間,畫中心線。如下圖所示:

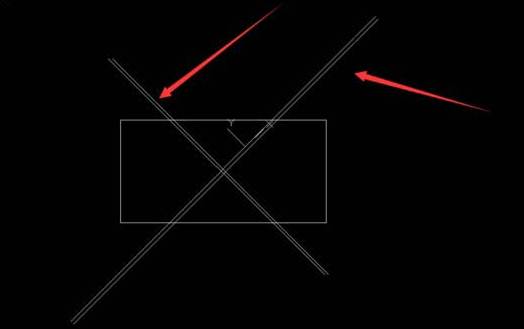

3、然后將兩條中心線,以交接點,旋轉(快捷鍵RO)45°。

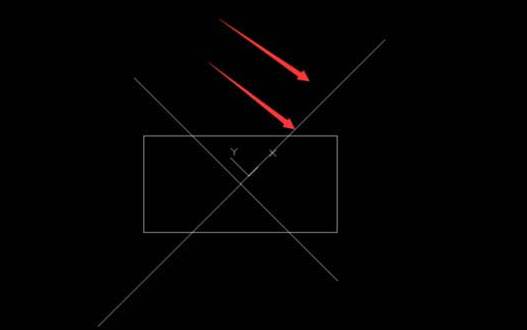

4、因?yàn)樯婕熬萍馨寮暮穸?,這里以18mm板材厚度為例。然后修改“管理用戶坐標”,快捷鍵ucs。在模型里面,點解任意一條斜線,點擊兩處不同位置(同一斜線上),再點擊上方任意一個位置。確定“管理用戶坐標”完成,如下圖所示:

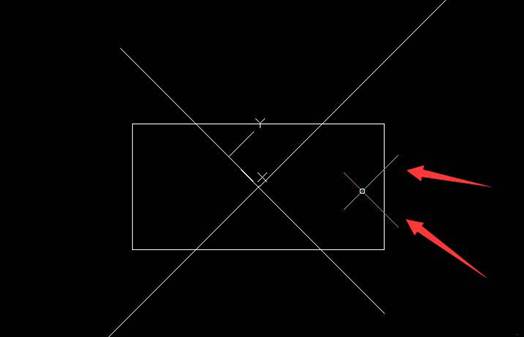

5、然后將其中一條線“移動”(快捷鍵m)9mm,再“復制”(快捷鍵CO)18mm。如下圖所示:

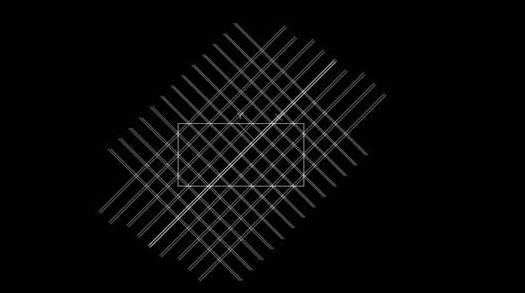

6、然后左邊的斜線也一樣復制,將線(以內空為100*100)復制整個框內。如下圖。在復制線時,鼠標“管理用戶坐標”依舊要保持45°角。復制數據填寫118。
7、接下來將四周多余的線,剪切(快捷鍵為T(mén)R)掉。

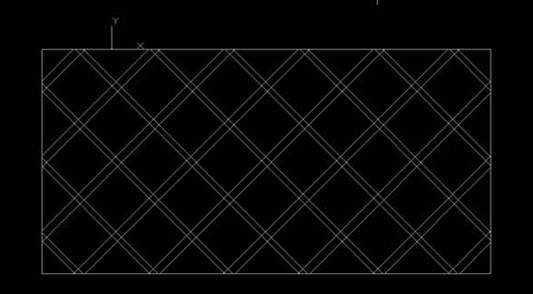

這樣的操作后酒架就繪制完成了,大家可以參考操作著手練習一下,希望對大家有所幫助。
